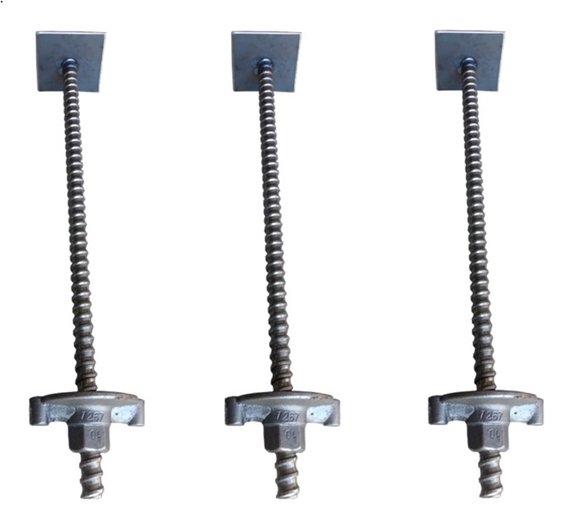

Barra de Ancoragem de 0,30 a 2 metros
Descrição técnica
A barra de ancoragem é um componente utilizado em sistemas de formas, escoramentos e contenções temporárias para auxiliar na união e estabilização de elementos submetidos aos esforços gerados durante a execução da obra.
Normalmente utilizada em conjunto com porcas, presilhas, placas de apoio e outros acessórios compatíveis, a barra permite realizar a fixação entre lados opostos de formas ou entre componentes do sistema estrutural temporário.
Seu sistema roscado possibilita regulagem e aperto progressivo, contribuindo para manter o espaçamento e o posicionamento definidos para a montagem.
A quantidade de barras, o posicionamento dos pontos de ancoragem e os componentes associados devem ser definidos de acordo com as características das formas, dimensões do elemento, esforços previstos e orientação técnica responsável pela execução.
A barra deve ser utilizada sempre com acessórios compatíveis e em boas condições, evitando adaptações que possam comprometer o funcionamento ou a estabilidade do conjunto.
Principais aplicações
- Ancoragem de sistemas de formas;
- Travamento de formas para concreto;
- Fixação entre painéis de formas;
- Montagem de paredes, pilares e elementos concretados;
- Utilização em conjunto com presilhas e placas de apoio;
- Estabilização de sistemas estruturais temporários;
- Obras de construção civil e infraestrutura.
Orientações de segurança
Antes da utilização, a barra de ancoragem deve ser inspecionada para verificar seu estado geral, condições da rosca, presença de deformações, trincas, corrosão acentuada ou outros danos capazes de comprometer sua utilização.
Barras danificadas, excessivamente deformadas, com roscas comprometidas ou que apresentem sinais de falha não devem ser utilizadas.
As porcas, presilhas, placas e demais acessórios devem ser compatíveis com a barra e permanecer corretamente posicionados durante a montagem e o uso.
O aperto deve ser realizado de maneira controlada e progressiva, evitando impactos ou utilização de prolongamentos improvisados que possam gerar esforços excessivos nos componentes.
A montagem do sistema deve considerar os esforços gerados durante a concretagem e demais etapas da obra. A distribuição e a quantidade dos pontos de ancoragem devem seguir o planejamento técnico do sistema utilizado.
Não devem ser realizadas soldas, cortes, furos ou outras modificações na barra sem procedimento tecnicamente definido para o sistema.
A barra de ancoragem não deve ser utilizada como ponto de içamento, apoio para pessoas, elemento de guarda-corpo ou para outras funções diferentes daquelas previstas no sistema de formas ou escoramento.
Durante a concretagem e após qualquer movimentação significativa das formas, os pontos de ancoragem devem ser observados para identificar possíveis deslocamentos, afrouxamentos ou deformações.
A retirada das barras deve ocorrer somente quando o sistema estiver liberado para desmontagem e não houver risco de movimentação ou perda de estabilidade dos elementos associados.
Devem ser utilizados capacete, calçado de segurança, luvas adequadas e os demais equipamentos de proteção definidos para a montagem, inspeção e desmontagem do sistema.
